一、結構特點

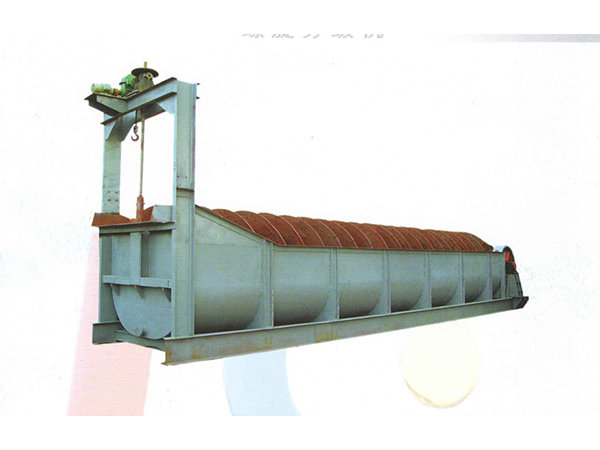

1. 主要由螺旋、水槽、傳動裝置、升降機構等部分組成。

2. 螺旋部分通常由螺旋軸和螺旋葉片構成，螺旋葉片的形狀和角度根據不同的分級要求進行設計。

3. 水槽為U 形或半圓形，用于容納礦漿和分級后的物料。

4. 傳動裝置一般由電機、減速機等組成，驅動螺旋軸旋轉。

5. 升降機構可以調節螺旋在水槽中的位置，以適應不同的生產要求。

二、工作原理

1. 礦漿從水槽的一端給入，在螺旋的攪拌和推動下，礦漿在水槽中流動。

2. 由于不同粒度的礦物顆粒在水中的沉降速度不同，粗顆粒礦物在重力作用下較快地沉降到水槽底部，由螺旋輸送到排礦口排出，成為返砂。

3. 細顆粒礦物則隨礦漿流向上運動，從水槽上端的溢流口排出，成為溢流產品。

4. 通過調整螺旋的轉速、水槽的坡度以及溢流口的高度等參數，可以控制分級粒度，實現不同粒度礦物的分離。

三、應用領域

1. 廣泛應用于金屬礦和非金屬礦的選礦過程中，如鐵礦、銅礦、鉛鋅礦、石英砂等礦物的分級。

2. 也可用于洗礦作業中，去除礦物中的泥土和雜質。

四、優點

1. 結構簡單，操作方便，運行穩定可靠。

2. 分級效率高，能夠有效地分離不同粒度的礦物。

3. 可以適應不同的處理量和粒度范圍。

五、維護保養

1. 定期檢查螺旋葉片的磨損情況，及時更換磨損嚴重的葉片。

2. 保持傳動裝置的清潔，定期加注潤滑油。

3. 檢查水槽的密封性，防止礦漿泄漏。

4. 根據生產情況，定期清理水槽內的沉積物，保證設備的正常運行。
